用戶主要是高校/科研機構和航空航天、汽車、電子/高科技、船舶、土木工程、制造和生物工程等行業，包括汽車碰撞、爆炸反應，甚至主動脈人工心臟瓣膜在血液泵送通過時的復雜啟閉行為。

1976年，LS-DYNA由美國Lawrence Livermore國家實驗室的J.O.Hallquist博士主持開發。
1988年，LSTC（Livermore Software Technology Corp.）公司成立，LS-DYNA開始商業化。
1996年，LSTC與ANSYS合作推出ANSYS/LS-DYNA，結合了ANSYS的前、后處理工具和LS-DYNA求解器。
2019年，Ansys收購LSTC。

• 如何提高求解器的計算效率？
• 本地和云上仿真并行計算是一回事嗎？
• 什么類型的云端資源更適合跑LS-DYNA?
• LS-DYNA大規模并行計算效率優化明顯嗎？
• 在云上運行會改變用戶本地的使用習慣嗎？

今天我們通過一個實證來解答用戶在使用LS-DYNA上云過程中的這些關鍵問題。

用戶需求

某車企CAE部門建設有本地機房，日常工作使用單機計算，不僅算得慢，且由于資源未得到統一管理，經常出現高性能機器排隊、低配機器空閑的情況，嚴重拖慢生產設計進度。
隨著公司業務的發展，CAE部門將在不久的將來面臨更大的業務壓力，部門負責人有意將部分LS-DYNA任務擴展到云端，但由于沒有接觸過云，有很多疑問。

實證目標

1、LS-DYNA任務能否在云端有效運行？計算效率能否優化？
2、LS-DYNA應用最適合的云端資源是哪種類型？
3、LS-DYNA大規模并行場景是否依然能保持線性？
4、fastone能否進行資源統一管理，同時保持用戶本地的使用習慣？

實證參數

平臺：
fastone企業版產品

應用：
LS-DYNA MPP版本

操作系統：
Linux CentOS 7.4

調度器：
SLURM

適用場景：
仿真材料在承受短時高強度載荷時的響應，如碰撞、跌落以及金屬成型過程中發生的情況

云端硬件配置：
計算優化型實例
通用型實例
內存優化型實例
網絡加強型實例

技術架構圖：

LS-DYNA支持基于Linux、Windows和UNIX的大規模集群的并行仿真計算，分為MPP（Massively Parallel Processing）版本和SMP（Symmetric Multi-Processing）版本。

SMP版本是多個CPU之間共享相同的內存總線等資源，一般只能在單機上運行，受單機CPU性能及CPU核數限制。MPP版本是每個CPU有獨享的內存總線等資源，CPU之間通過網絡通信交換信息，可以在計算機集群上進行計算，大幅提升計算速度。

單機和多機計算背后的詳細原理和意義在《EDA云實證Vol.7：揭秘20000個VCS任務背后的“搬桌子”系列故事》里解釋得非常清楚。
雖然應用不同，原理是一樣的。

和Fluent一樣，隨著計算節點規模地增加，LS-DYNA有很明顯的節點之間數據交換造成的通信開銷，造成信息延時。可以回顧一下《CAE云實證Vol.5：怎么把需要45天的突發性Fluent仿真計算縮短到4天之內？》

下圖這張PingPong測試（顧名思義就是找一個數據包不斷地在兩個節點之間丟來丟去，像打乒乓球一樣。）能看出從16 cores到240 cores，隨著核數增加，信息延時顯著高出一個數量級。而隨著通信數據增加到一定程度，信息延時會出現爆發性增長。

 為了充分解答用戶的疑惑，我們選擇了不同類型，不同代際與不同規模的云資源，分別做了以下場景的驗證。

實證場景一：不同類型配置

本地 VS 云端計算優化型實例 VS 云端通用型實例 VS 云端內存優化型實例

結論：
1、同等核數下，云端計算優化型實例的表現優于通用型實例、內存優化型實例和本地計算資源；
2、隨著核數的上升，由于節點間通信開銷指數級上升，性能的提升隨著線程數增長逐漸變緩。當核數增加到128核后，云端計算優化型實例與本地資源運行相同LS-DYNA所需的時間相差無幾。

實證過程：
1、本地使用64核計算資源運算一組LS-DYNA任務，耗時439分鐘；
2、云端調度64核計算優化型實例運算一組LS-DYNA任務，耗時375分鐘；
3、云端調度64核通用型實例運算一組LS-DYNA任務，耗時506分鐘；
4、云端調度64核內存優化型實例運算一組LS-DYNA任務，耗時533分鐘；

5、本地分別使用16、32、48、64、96、128核計算資源運算同一組LS-DYNA任務，耗時分別為1404、821、566、439、321、255分鐘；
6、云端分別調度16、32、48、64、96、128核計算優化型實例運算同一組LS-DYNA任務，耗時分別為1269、662、458、375、299、252分鐘。

可以看到當核數較少時，計算優化型實例的耗時要明顯少于本地資源，但隨著核數的增加，兩者的耗時逐漸接近，尤其是在128核時，計算優化型實例幾乎已經喪失了所有的優勢。

實證場景二：不同代際，同樣類型配置

本地 VS 云端計算優化型實例 VS 新一代云端計算優化型實例

結論：
新款計算優化型實例運算效率相比舊款提升約15%，且價格更便宜，但同樣存在線性不足的問題。

實證過程：
1、本地分別使用16、32、48、64、96、128核計算資源運算同一組LS-DYNA任務，耗時分別為1404、821、566、439、321、255分鐘；
2、云端分別調度16、32、48、64、96、128核計算優化型實例運算同一組LS-DYNA任務，耗時分別為1269、662、458、375、299、252分鐘；
3、云端分別調度16、32、48、64、96、128核新款計算優化型實例運算同一組LS-DYNA任務，耗時分別為1088、569、391、320、255、216分鐘。

新款計算優化型實例無論是在低核數還是高核數下相比老款均有約15%的性能提升。

那么價格又如何呢？
我們來感受一下不同云廠商多款計算優化型實例的價格差異：

在同等規格下，新款的價格普遍要比舊款便宜，最低甚至接近六折。

當然，并不是所有的云端新款實例都比舊款又快又便宜。
比如我們之前在運算Amber任務時，NVIDIA Tesla K80（2014年上市）的耗時是V100（2017年上市）的約5-6倍，價格卻只有后者的三分之一。

這種時候，我們必須在時間和金錢之間做出一些取舍。詳細可以看這里《生信云實證Vol.6：155個GPU！多云場景下的Amber自由能計算》

我們有一份六大公有云廠商云服務器資源價格全方位對比報告，幫助你對主流廠商的資源價格了如指掌：《六家云廠商價格比較：AWS/阿里云/Azure/Google Cloud/華為云/騰訊云》

同為計算優化型實例，不管新款舊款，都沒有解決LS-DYNA任務大規模并行計算不線性問題。
這個問題的解決方案在哪里？
我們看下一個場景：

實證場景三：不同規模云端擴展性驗證

本地 VS 云端計算優化型實例 VS 云端網絡加強型實例

結論：
1、在云端使用網絡加強型實例，調度128核計算資源，最多可將運算一組LS-DYNA任務的耗時縮短到135分鐘，只有本地資源和云端計算優化型實例耗時的約二分之一；
2、網絡加強型實例有效解決了LS-DYNA任務并行計算節點間通信問題，在云上展現了良好的線性擴展性。

實證過程：
1、本地分別使用16、32、48、64、96、128核計算資源運算同一組LS-DYNA任務，耗時分別為1404、821、566、439、321、255分鐘；
2、云端分別調度16、32、48、64、96、128核計算優化型實例運算同一組LS-DYNA任務，耗時分別為1269、662、458、375、299、252分鐘；
3、云端分別調度16、32、48、64、96、128核新款計算優化型實例運算同一組LS-DYNA任務，耗時分別為1088、569、391、320、255、216分鐘；
4、云端分別調度16、32、48、64、96、128核網絡加強型實例運算同一組LS-DYNA任務，耗時分別為1202、603、404、307、209、163分鐘。

從上表中可以明顯地觀察到，網絡加強型實例雖然在低核數下的表現并不起眼，但隨著核數的增加，性能提升幅度相當大，在128核的環境下相比本地資源的性能提升將近一倍，線性表現堪稱完美。

在之前的Fluent實證中，我們也驗證了這一點。

用戶的原有使用習慣需不需要改變呢？

在Fluent實證里，我們的切入角度是任務提交方法：
通過journal標準流程化 VS Fluent應用圖形界面兩種模式，適配不同基礎的用戶類型。

這次我們換一個角度——數據傳輸方法和習慣。

用戶在本地：
不論是單機模式還是使用服務器集群，用戶只需要把數據傳到本地機器或服務器上，便可以直接跑任務，當然后面可能有IT部門會完成服務器端數據管理工作。

用戶自己使用云：
用戶將數據傳到本地機器或服務器之后，還需要在云端開啟資源、搭建環境，手動進行數據的上傳和下載。

用戶使用我們平臺：
和本地一樣，用戶只需要把數據上傳到我們的DM（Data Manager）工具上，就可以直接使用數據來跑任務了。

手動模式和自動模式的巨大差異，可以見這篇《EDA云實證Vol.1：從30天到17小時，如何讓HSPICE仿真效率提升42倍？》

對于用戶而言，使用我們的DM工具至少有三大優勢：

1、自動關聯集群，不改變操作習慣
用戶無需在多套認證系統之間切換，使用統一的身份認證即可傳輸數據，并自動關聯云端集群進行計算，不改變其原有的使用習慣。

2、一次上傳，多次使用
數據只需上傳一次即可多次使用，其他用戶在經過統一認證后也可隨時共享，極大提升團隊協同能力。

3、大幅提升傳輸效率
關于這點，我們在這篇《CAE云實證Vol.2：從4天到1.75小時，如何讓Bladed仿真效率提升55倍？》里有提到，用戶在跑Bladed任務之前需要上傳多達數百GiB的風文件。
而且，隨著任務的調整，有大量小文件需要增量上傳。在這個實證中，用戶需要上傳9600個任務文件，每個幾十MiB不等。

我們的DM工具能很好地滿足用戶需求，支持全自動化數據上傳，可充分利用帶寬，幫助用戶快速上傳、下載海量數據。

同時，利用fastone自主研發的分段上傳、高并發、斷點續傳等數據傳輸技術，優化海量數據的傳輸效率。

實證小結

1、LS-DYNA任務能夠在云端有效運行，大幅提升求解效率；
2、匹配合適類型云資源，LS-DYNA應用的高效率并行性在云端同樣適用；
3、fastone的DM工具為用戶提供了簡單有效的云端數據傳輸方案，同時無需改變用戶本地使用習慣；
4、fastone能有效進行資源的統一管理和監控。

本次CAE行業云實證系列Vol.8就到這里了。
下一期的CAE云實證，我們聊COMSOL。
請保持關注哦！

- END -

我們有個為應用定義的計算云平臺
集成多種應用，大量任務多節點并行
應對短時間爆發性需求，連網即用
跑任務快，原來幾個月甚至幾年，現在只需幾小時
5分鐘快速上手，拖拉點選可視化界面，無需代碼
支持高級用戶直接在云端創建集群

掃碼免費試用，送200元體驗金，入股不虧~

更多電子書
歡迎掃碼關注小F（ID：imfastone）獲取

你也許想了解具體的落地場景：

揭秘20000個VCS任務背后的“搬桌子”系列故事
155個GPU！多云場景下的Amber自由能計算
怎么把需要45天的突發性Fluent仿真計算縮短到4天之內？
5000核大規模OPC上云，效率提升53倍
提速2920倍！用AutoDock Vina對接2800萬個分子
從4天到1.75小時，如何讓Bladed仿真效率提升55倍？
從30天到17小時，如何讓HSPICE仿真效率提升42倍？

關于為應用定義的云平臺：

2小時，賬單47萬！「Milkie Way公司破產未遂事件」復盤分析
高情商：人類世界模擬器是真的！低情商：你是假的……
【2021版】全球44家頂尖藥企AI輔助藥物研發行動白皮書
EDA云平臺49問
國內超算發展近40年，終于遇到了一個像樣的對手
幫助CXO解惑上云成本的迷思，看這篇就夠了
花費4小時5500美元，速石科技躋身全球超算TOP500

Fluent算得上應用最廣泛的CFD應用了。2006年5月，正式成為Ansys大家庭中的重要成員，共享先進的Ansys公共CAE技術。

數值計算方法有幾個難點：

1、很大程度上依賴于經驗與技巧；

2、數值處理方法可能導致計算結果不真實；

3、因為涉及大量數學計算，有很高的計算資源需求。隨著應用的物理建模不斷精細，數值模擬分辨率越來越高，對計算能力的要求也越來越高。

當求解問題規模越來越大，網格數上升到幾千萬甚至上億的時候，如何讓Fluent仿真任務在更短的時間迭代收斂呢？

面對永無止境的計算需求，我們主要發揮作用就在第三點上。

今天我們通過一個實證來看看具體怎么實現。

用戶需求

某高校實驗室使用Ansys Fluent進行基于化學反應模型的CFD流體仿真，因科研項目需要結題，需要在一周內完成10多個case的運算。
該實驗室有80核本地資源，通常情況都是單機跑，沒有集群環境。根據以往經驗推斷，要完成這組任務需要花費至少45天才能完成。

實驗室老師也考慮過使用超算。
但一方面，超算的使用門檻比較高，且應用需要用戶配置，無法做到開箱即用，他們更習慣拖拉曳的圖形界面操作方式。
另一方面，該實驗室迫切需要能夠在短時間內使用比較大規模的算力資源，而超算沒這么快，需要等。

我們從整體規模、使用體驗、計費方式、商用門檻、更新周期、合作生態、云端支持七個角度對超算和云計算進行了全方位的對比，有興趣可以看一下《國內超算發展近40年，終于遇到了一個像樣的對手》

實證目標

1、Fluent任務能否在云端有效運行？
2、fastone能夠短時間內獲取大量算力資源，大幅度縮短項目周期？
3、Fluent應用的高效率并行性是否在云端同樣適用？
4、針對擅長和不擅長編程的用戶，fastone能否提供不同的操作方式？
5、fastone平臺能否支持實時查看殘差圖？

實證參數

平臺：
fastone企業版產品

應用：
Ansys Fluent 20.20

操作系統：
CentOS 7.6

適用場景：
油/氣能量的產生和環境應用
航天和渦輪機械的應用
汽車工業的應用
熱交換應用
電子/HVAC應用
材料處理應用
建筑設計和火災研究

云端硬件配置：
Ansys Fluent一直宣稱自己支持高效率的并行計算功能，在2016年曾聯手CRAY和HLRS超算創了一項世界記錄，將Fluent擴展到超過172,000個計算機核心。
對于以有限單元法為基礎的CFD類計算，尤其是選用隱式格式和耦合算法的時候，并行計算時會將網格分成很多塊放在不同的計算節點上，在計算時每個迭代步節點之間需要進行大量的數據交換。因此，節點之間的數據通信就顯得尤為重要。

Fluent通過內置MPI并行機制來大幅度提高可擴展性，通過放大計算資源規模來最短時間給出高精度的計算結果。
而在本地或超算環境，比較有效的解決方案就是IB-Infiniband。

針對這一特性，我們分別在云端選擇了計算優化型實例和網絡加強型實例進行驗證。

調度器：
Fluent原生只支持LSF/SGE/PBS調度器，平臺通過Slurm Wrapper的方式都可以支持。
關于這一點，下次再細講。

這篇文章《億萬打工人的夢：16萬個CPU隨你用》里，我們基于這四家主流調度器：LSF/SGE/Slurm/PBS以及它們的9個演化版本進行了梳理和盤點。

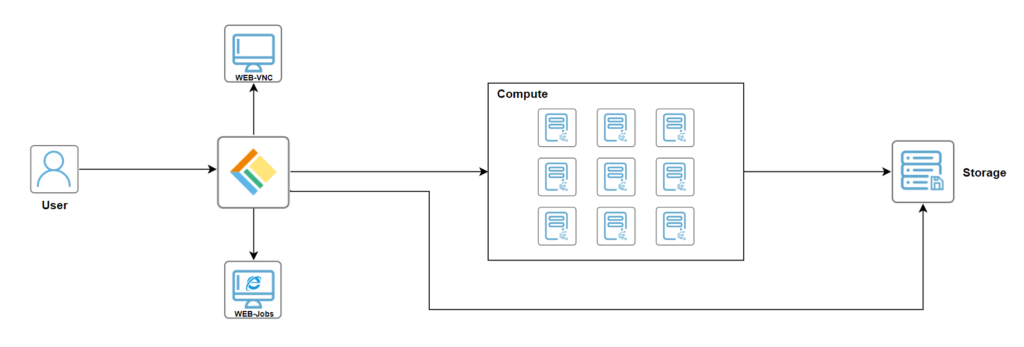

技術架構圖：

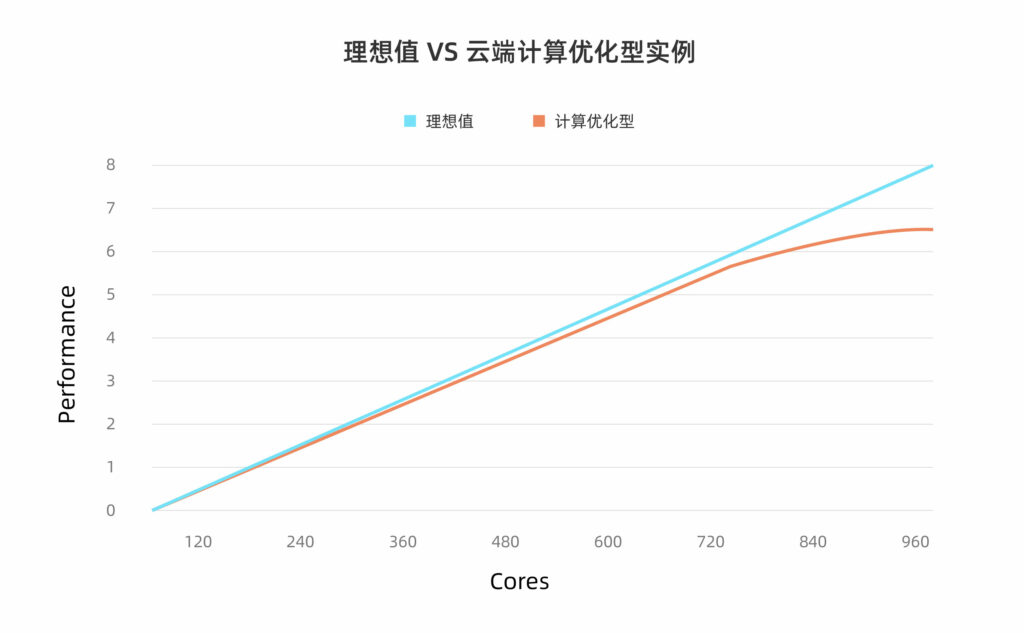

實證場景一
云端擴展性驗證
理想值 VS 云端計算優化型實例

結論：
1、在云端使用計算優化型實例，當所調度資源在480核及以下時，云端擴展性較好。
2、隨著核數逐漸增加，由于節點間通信開銷指數級上升，性能的提升隨著線程數增長逐漸變緩。當核數增加到960核時，計算優化型實例共耗時106.6小時，比理想耗時高16.6小時。

實證過程：
1、云端調度120核計算優化型實例運算一組Fluent任務，耗時721.8小時；
2、云端調度240核計算優化型實例運算一組Fluent任務，耗時362.2小時；
3、云端調度360核計算優化型實例運算一組Fluent任務，耗時242.4小時；
4、云端調度480核計算優化型實例運算一組Fluent任務，耗時183.3小時；
5、云端調度600核計算優化型實例運算一組Fluent任務，耗時152.1小時；
6、云端調度720核計算優化型實例運算一組Fluent任務，耗時130.8小時；
7、云端調度840核計算優化型實例運算一組Fluent任務，耗時117.3小時；
8、云端調度960核計算優化型實例運算一組Fluent任務，耗時106.6小時。

實證場景二
云端擴展性驗證

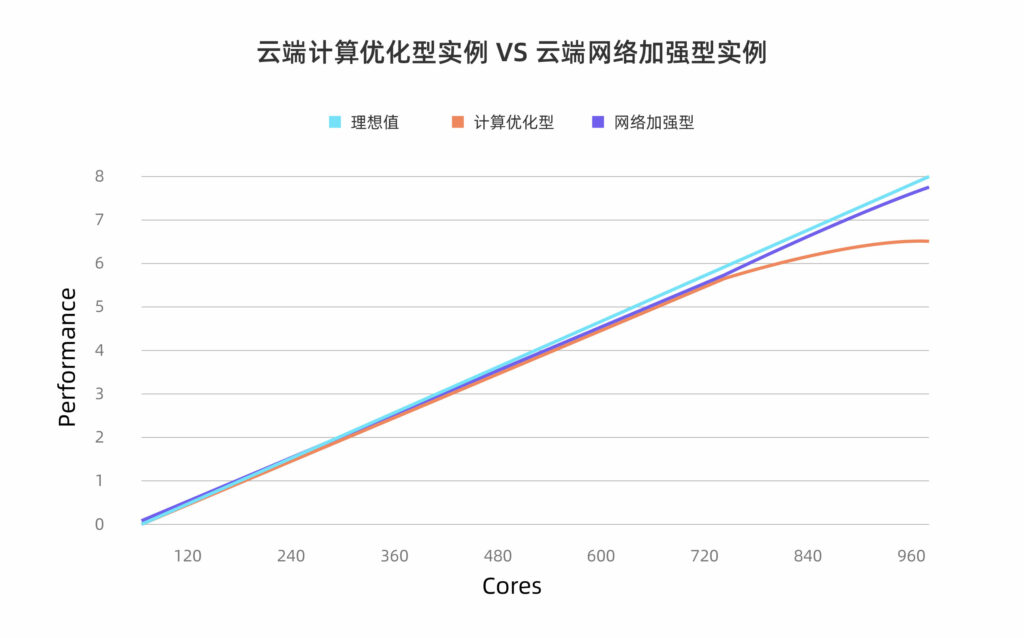

云端計算優化型實例 VS 云端網絡加強型實例

結論：

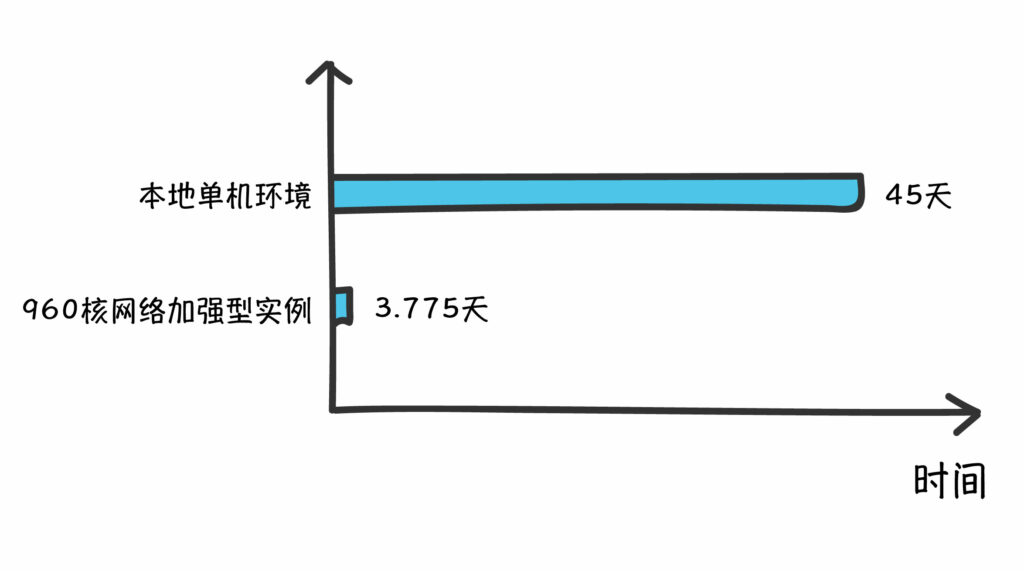

1、在云端使用云端網絡加強型實例，調度960核計算資源，最多可將運算一組Fluent任務的耗時從本地單機環境的45天縮短到90.6小時（3.775天），可滿足該實驗室“一周內完成”的要求；

2、網絡加強型實例有效解決了Fluent任務并行計算節點間通信問題，在云上展現出了良好的線性擴展性。在相同的核數下，網絡加強型實例的線性十分接近理想值。也就是說，如果核數增加，仿真所需時間會成比例縮短。

實證過程：
1、云端調度120核網絡加強型實例運算一組Fluent任務，耗時720.1小時；
2、云端調度240核網絡加強型實例運算一組Fluent任務，耗時360.3小時；
3、云端調度360核網絡加強型實例運算一組Fluent任務，耗時240.2小時；
4、云端調度480核網絡加強型實例運算一組Fluent任務，耗時180.2小時；
5、云端調度600核網絡加強型實例運算一組Fluent任務，耗時144.4小時；
6、云端調度720核網絡加強型實例運算一組Fluent任務，耗時121.1小時；
7、云端調度840核網絡加強型實例運算一組Fluent任務，耗時103.3小時；
8、云端調度960核網絡加強型實例運算一組Fluent任務，耗時90.6小時。

實證場景三
任務提交方法
journal標準流程化模式 VS Fluent應用圖形界面模式

我們為有編程基礎的用戶提供journal標準流程化模式，用戶可在Web瀏覽器中直接提交已編寫好的journal文件，開啟云端Fluent任務，方便快捷。
而對于無編程基礎的用戶提供Fluent應用圖形界面模式，用戶可通過Web瀏覽器啟動集群，跳轉到虛擬桌面，并可在該桌面直接操作Fluent應用進行相應設置以開啟云端Fluent任務。

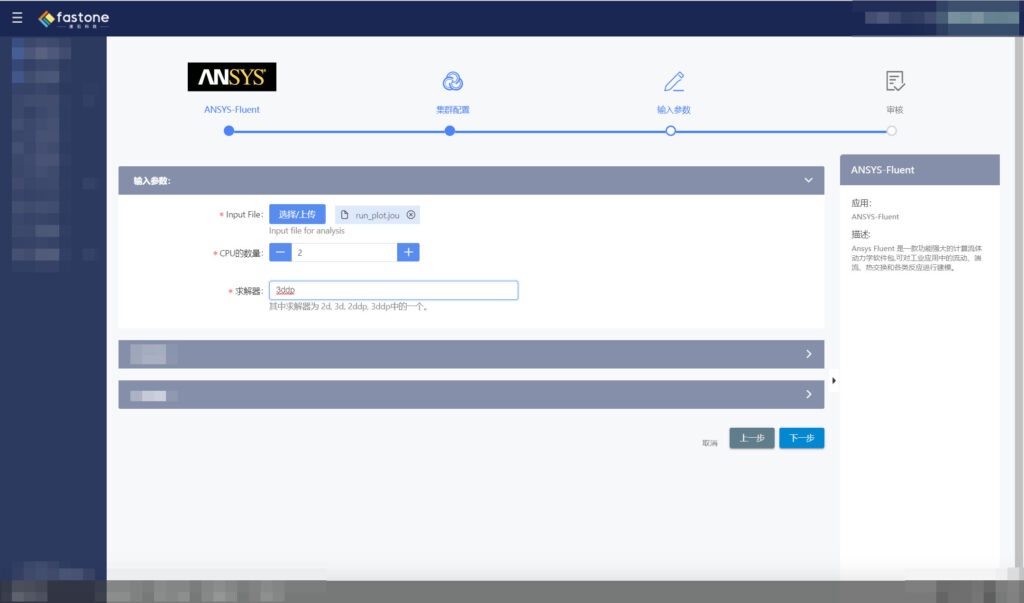

journal標準流程化模式分為三個步驟
1、通過Web瀏覽器登錄fastone平臺；
2、在Web界面新建任務、選擇應用、配置資源；
3、在應用中選擇journal文件（即Fluent腳本文件），輸入所需資源和應用參數（如求解器精度），提交任務。

該種方式要求用戶有能力自定義journal文件，即需要用戶具有一定的編程基礎。由于該高校科研組缺乏相應編程能力，fastone為其提供了Fluent應用圖形界面提交方式。

Fluent應用圖形界面模式有四個步驟
1、通過Web瀏覽器登錄fastone平臺；
2、在Web界面新建集群、配置資源；
3、在已創建的集群點擊WebVNC遠程桌面圖標（同時提供WebSSH遠程命令行功能）；

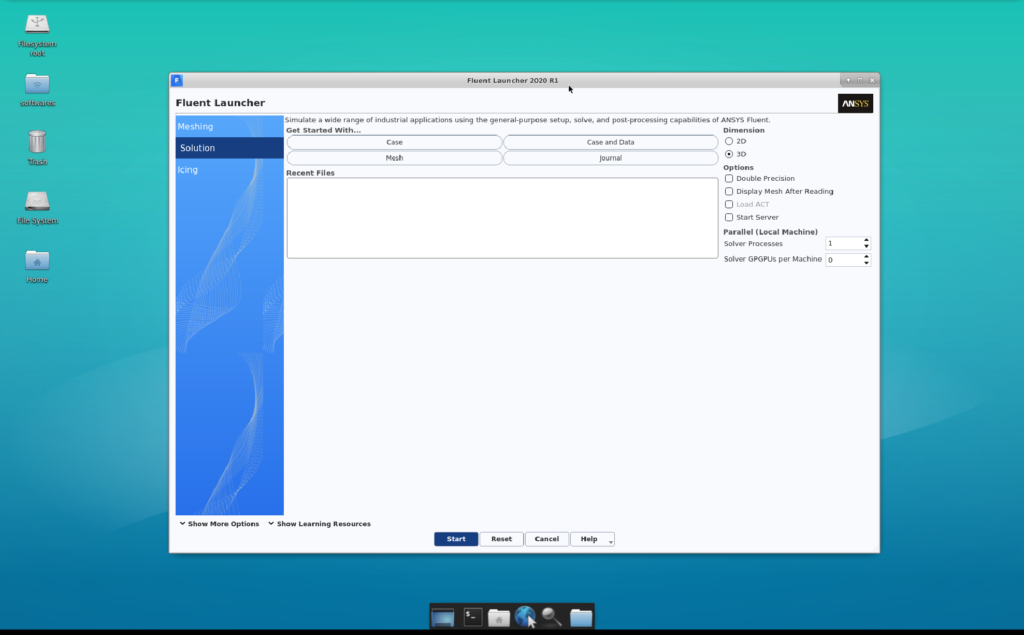

4、跳轉到虛擬桌面，可在該桌面直接操作Fluent應用進行相應設置以提交任務。該種方式模擬出了Fluent的原生界面，用戶更為熟悉操作環境，使用體驗較好。

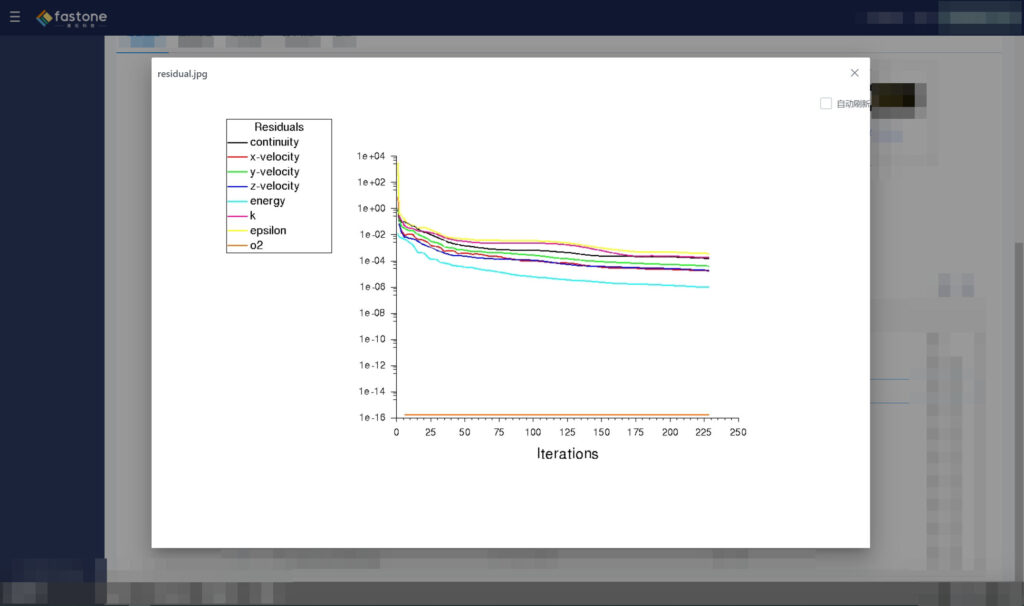

平臺還支持實時查看殘差曲線，監控計算的收斂情況。

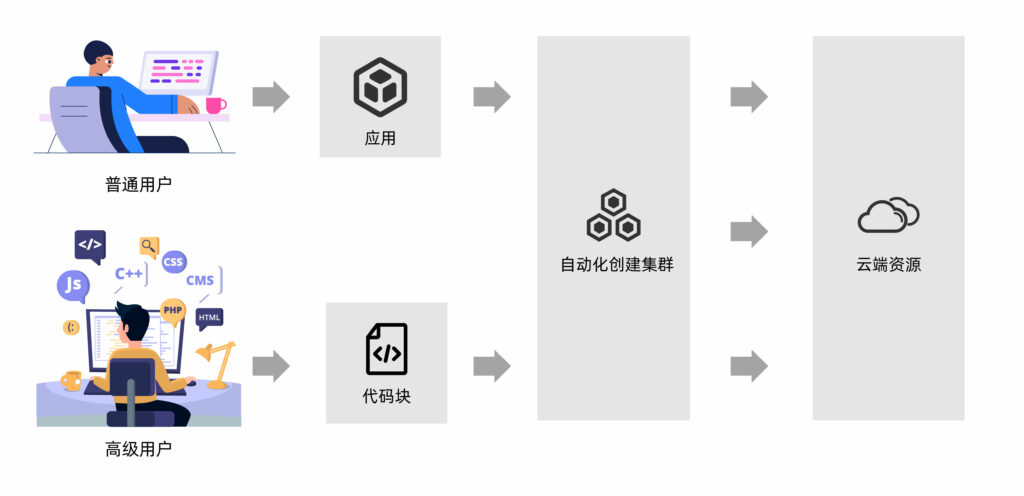

實證場景四
用戶模式
普通用戶模式 VS 高級用戶模式

上一個場景里的journal標準流程化模式就是通過Web瀏覽器選擇新建任務、選擇應用、上傳文件，輸入參數，配置資源等一系列向導式路徑提交任務。

而對于高級用戶，比如本身對應用工作流的理解和編程能力超強，可以不用走普通用戶通過應用向導式提交的路徑，可以直接根據自己寫的腳本，通過Web瀏覽器選擇新建集群，然后按需動態地在云端創建HPC集群。

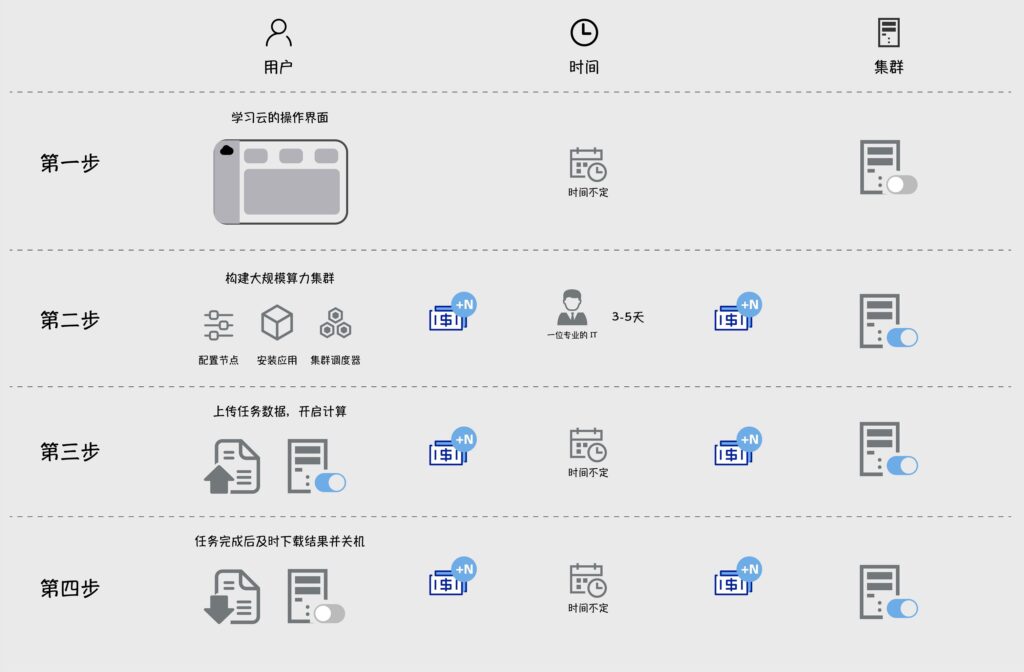

關于我們在云端部署自動化模式VS傳統手動模式間的巨大差異可查看：EDA云實證Vol.1：從30天到17小時，如何讓HSPICE仿真效率提升42倍？

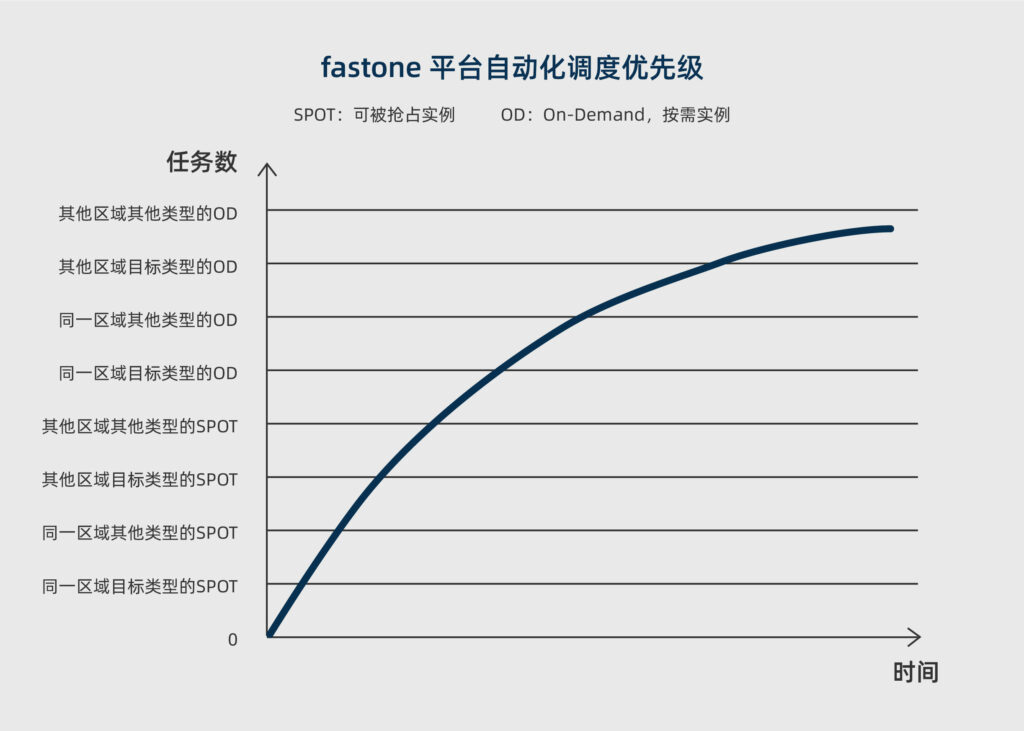

關于我們的Auto-Scale功能自動監控用戶提交的任務數量和資源的需求，動態按需地開啟所需算力資源，在不夠的時候，還能根據不同的用戶策略，自動化調度本區域及其他區域的目標類型或相似類型實例資源，看這篇：生信云實證Vol.3：提速2920倍！用AutoDock Vina對接2800萬個分子

實證小結

1、Fluent任務能夠在云端有效運行；
2、fastone能夠快速獲取大量云端算力，大幅縮短項目周期；
3、針對Fluent應用對節點間數據通信的高要求，選擇網絡加強型實例可以在云端達到很好的高效率并行性；
4、針對不同的用戶，fastone提供多種任務提交方式以供選擇，既支持journal標準流程化模式，也支持Fluent應用圖形界面模式；
5、fastone平臺支持實時查看殘差圖；
6、高級用戶可以根據自定義腳本，直接在云端創建HPC集群。

本次CAE行業Cloud HPC實證系列Vol.5就到這里了。
在下一期的CAE云實證中，我們將利用速石平臺使LS-DYNA模擬性能得到極大提升。

未來我們還會帶給大家更多領域的用云“真香”實證，請保持關注哦！
