Siemens的Calibre是業內權威的版圖驗證軟件，被各大Foundry廠廣泛認可。用戶可以直接在Virtuoso界面集成Calibre接口，調用版圖驗證結果數據，使用起來極為方便。
今天，我們就來聊聊這款軟件。
版圖驗證是芯片設計中非常重要的一環，一共包括三個環節。
DRC（Design Rule Check）：檢查版圖是否符合Foundry廠的制造工藝規則，確保芯片能被正確生產出來；
LVS（Layout Versus Schematic）：版圖工程師需要將畫好的版圖與原理圖對比，確保兩者所有連接保持一致；
寄生參數提?。≒arasitic Extraction）：將版圖中的寄生參數提取出來，在Virtuoso中反饋結果，前端工程師會進行后仿驗證，重新評估電路特性并進行修改，保證流片正確。
這三個環節分別由Calibre的DRC、LVS、PEX三種工具來完成。
Calibre任務典型特性
重內存，可拆分，適合暴力堆機器
Calibre任務有兩大特性：
1、重內存需求，2T或4T的超大型內存機器都有可能登場
版圖文件很大，需要處理的數據量非常大，但本身的邏輯判斷并不復雜，所以通常不剛需高主頻機型，但要求多核、大內存的機器。CPU與內存的比例通常能達到1:4或1:8，極端情況下這個比例會更高，2T或4T的超大型內存機器都有可能登場。
我們在下面兩篇文章里仔細盤過模擬&數字芯片設計全流程的業務場景、常用EDA工具、資源類型、算力需求、典型場景：
芯片設計五部曲之一 | 聲光魔法師——模擬IC
芯片設計五部曲之二 | 圖靈藝術家——數字IC
2、可拆分，無關聯，適合暴力堆機器
我們在模擬這篇文里寫過版圖驗證就像是一個“大家來找茬“的游戲。
在運行任務的時候，Calibre會把版圖切分成相互沒有邏輯關系的塊狀分區，這些分區之間彼此沒有相關性，互不干擾，所以可以同時進行。
切得越細，同時檢查的人更多，效率就越高。
三體里的切法大家還記得吧，一字橫切。
而芯片只能豎著切，可以十字切法。橫切會影響到芯片層與層之間的連接關系。
暴力堆機器也是有技術含量的
1、 首先，要有光，你得有大內存的機器
我們的全球資源池可以根據用戶需求在全球范圍內調度海量云端異構資源。GPU、TPU、FPGA，要啥都有。
其中，FCC-B產品提供準動態資源池，擁有行業特需的大內存機型，具有較低的整體擁有成本。而且，可以擴展到FCC-E使用彈性資源。
總之，大內存的機器，沒有問題。
那么，萬一不是一直不夠，是偶爾不夠怎么辦呢？
我們有一個小技巧，專門應用于這種內存峰值場景。
Swap，交換分區，就是在內存不夠的情況下，操作系統先把內存中暫時不用的數據，存到硬盤的交換空間，騰出內存來讓別的程序運行。
比如跑一組Calibre任務需要10小時，其中9個小時的內存使用量都在200G左右，只有1個小時達到了260G。
如果選擇256G內存的機型配置，任務必崩無疑。
但要是為了這1小時不到10G的內存溢出而全程使用512G的配置，成本翻倍，未免有點太不劃算了。
使用Swap交換分區就可以無縫填補這一空缺，非常匹配這種內存峰值場景。
Swap的具體使用案例，戳這篇：Auto-Scale這支仙女棒如何大幅提升Virtuoso仿真效率？
注意：此方法不適合長期使用，磁盤的速度和內存相比慢了好幾個數量級，如果不停讀寫 Swap，對系統整體性能有影響。
2、 怎么把這些機器組隊管理起來？
有了機器，下一步當然是要把它們利用起來。
Calibre默認支持單機多核并行跑任務，這意味著只要機器足夠大，就可以同時處理很多任務。
但是，當你的大機器不夠多，或者根本拿不到大機器的時候，就很苦惱了。
我們的方法是：將所有機器組成一個集群——多機多核的方式同時跑多個任務。
關于單機、單核、單任務、多任務、集群化、并行化進一步的定義與區別，可以看這篇：揭秘20000個VCS任務背后的“搬桌子”系列故事
集群自動化管理，少量大機器需要，大量小機器就更需要了。
為啥？
理由一，能方便地自動化運維整個集群
比如軟件安裝配置、資源監控、集群管理等工作，是需要IT一臺臺機器去逐一手動操作，還是鼠標點幾下就可以完成？
理由二，能快速方便地分配業務，提高資源利用率
比如，臨時需要將一批機器從團隊A劃撥給團隊B使用，有沒有什么辦法可以讓IT快速方便地進行配置？比如，因為資源使用的不透明和缺乏有序管理，會出現不同人對同一資源的爭搶，任務排隊等現象。同時，你會發現資源利用率還是不高。
3、怎么讓機器自動化干活，不用人操心？
自動化干活可太有必要了。
否則，那么多任務，那么多機器，需要多少雙手和眼睛才能忙得過來？
來，我們給你“手”和“眼睛”。
首先是我們的“手”——Auto-Scale功能。
來看一下本地手動跑任務與Auto-Scale自動化跑任務的區別：
基于我們自主研發的調度器——Fsched，Auto-Scale自動伸縮功能自動化創建集群，自動監控用戶提交的任務數量和資源需求，動態按需地開啟與關閉所需算力資源，做到分鐘級彈性伸縮，在提升效率的同時有效降低成本。
更多療效，戳這篇：Auto-Scale這支仙女棒如何大幅提升Virtuoso仿真效率？
有了“手”干活，還得有“眼睛”盯著防止出錯。
我們能多維度監控任務狀態，提供基于EDA任務層的監控、告警、數據統計分析功能與服務。
如果沒有這雙“眼睛”，可能出現哪些問題？戳這篇：【案例】95后占半壁江山的浙桂，如何在百家爭鳴中快人一步
未來我們還會有一篇文章專門討論EDA領域基于業務的監控功能，敬請期待哦~
你看，不僅可以自動化跑任務，還能時刻幫你盯著任務是否出錯。
來，我們小暴力一下
先說結論：
我們在單臺大機器和多臺小機器組合場景下分別跑了同一組Calibre任務。
單臺大機器場景下，隨著核數的增加，任務耗時呈現明顯的線性下降關系，整體性能曲線非常貼近基準線（單機核數有上限，本次實證中，我們使用的最大單機為128核，并根據32核、64核、128核的耗時規律預估了256核單機的耗時數據，僅供參考）。
多臺小機器組合場景下，隨著機器數量的翻倍，任務耗時同樣線性下降，但在后期倍數關系上有所損耗，多機性能曲線略低于基準線和單機性能曲線。
實證過程：
1、使用fastone云平臺調度32核、64核、128核單機分別運行一組Calibre任務，耗時分別為14小時57分49秒、7小時30分28秒、3小時50分11秒；
2、按上條實證數據，預估使用fastone云平臺調度256核單機運行一組Calibre任務的耗時為1小時58分6秒；
3、使用fastone云平臺調度2、4、8臺32核機器分別運行一組Calibre任務，耗時分別7小時43分51秒、4小時6分14秒、2小時15分34秒。
還有大家關心的Intel第四代機器
我們也搞來跑了一下
在上一節中，我們使用的均為第三代英特爾至強可擴展處理器，而在2023年1月11日，英特爾正式推出了第四代至強可擴展處理器。
我們立馬搞來跑了一遍，為了對比參照，我們還拉上了第二代和第三代，并且把核數都按比例換算為48核。
實證過程：
1、使用fastone云平臺調度48核第二代英特爾處理器運行一組Calibre任務，耗時10小時46分26秒；
2、使用fastone云平臺調度48核第三代英特爾處理器運行一組Calibre任務，耗時9小時56分13秒，相比第二代提升7.77%；
3、使用fastone云平臺調度48核第四代英特爾處理器運行一組Calibre任務，耗時8小時18分43秒，相比第三代提升16.35%，比第二代提升22.85%。
可以看到每一代都有提升，且型號越新，提升幅度越大，三代比二代提升了7.77%，四代比三代提升了16.35%。
而在價格上，目前四代和三代的類似機型換算一下，幾乎是相同的。
實證小結
1、Calibre DRC/LVS/PEX不剛需高主頻機型，但要求多核、大內存的機器，任務可拆分，適合暴力堆機器；
2、fastone云平臺的全球動態資源池、集群自動化管理能力、自動化跑任務并監控告警的功能可完美匹配Calibre的需求；
3、隨著計算資源的提升，Calibre的任務耗時呈現明顯的線性關系，其中單機整體性能曲線非常貼近基準線，多機效果后期會略有折損；
4、最新型號的處理器可以大幅提升Calibre的效率，可根據項目周期與實際預算綜合考量機型配置。
本次EDA云實證系列Vol.13就到這里了。
下一期，我們聊ADS，也可能是ALPS。看心情~~~
關于fastone云平臺在各種EDA應用上的表現，可以點擊以下應用名稱查看：
HSPICE │ OPC │ VCS │ Virtuoso
速石科技芯片設計五部曲，前三部先睹為快：
模擬IC│ 數字IC│ 算法仿真
- END -
我們有個IC設計研發云平臺
IC設計全生命周期一站式覆蓋
調度器Fsched國產化替代、專業IT-CAD服務
100+行業客戶落地實踐
支持海內外多地協同研發與辦公
多層安全框架層層保障
掃碼免費試用，送200元體驗金，入股不虧~
更多EDA電子書
歡迎掃碼關注小F（ID：iamfastone）獲取
你也許想了解具體的落地場景：
王者帶飛LeDock！開箱即用&一鍵定位分子庫+全流程自動化，3.5小時完成20萬分子對接
這樣跑COMSOL，是不是就可以發Nature了
Auto-Scale這支仙女棒如何大幅提升Virtuoso仿真效率？
1分鐘告訴你用MOE模擬200000個分子要花多少錢
LS-DYNA求解效率深度測評 │ 六種規模，本地VS云端5種不同硬件配置
揭秘20000個VCS任務背后的“搬桌子”系列故事
155個GPU！多云場景下的Amber自由能計算
怎么把需要45天的突發性Fluent仿真計算縮短到4天之內？
5000核大規模OPC上云，效率提升53倍
提速2920倍！用AutoDock Vina對接2800萬個分子
從4天到1.75小時，如何讓Bladed仿真效率提升55倍？
從30天到17小時，如何讓HSPICE仿真效率提升42倍？
關于為應用定義的云平臺：
最強省錢攻略——IC設計公司老板必讀
芯片設計五部曲之三 | 戰略規劃家——算法仿真
芯片設計五部曲之二 | 圖靈藝術家——數字IC
芯片設計五部曲之一 | 聲光魔法師——模擬IC
【案例】速石X騰訊云X燧原：芯片設計“存算分離”混合云實踐
【ICCAD2022】首次公開亮相！國產調度器Fsched，半導體生態1.0，上百家行業用戶最佳實踐
解密一顆芯片設計的全生命周期算力需求
居家辦公=停工？nonono，移動式EDA芯片設計，帶你效率起飛
缺人！缺錢！趕時間！初創IC設計公司如何“絕地求生”？
續集來了：上回那個“吃雞”成功的IC人后來發生了什么？
一次搞懂速石科技三大產品：FCC、FCC-E、FCP
速石科技成三星Foundry國內首家SAFE
云合作伙伴
EDA云平臺49問
億萬打工人的夢：16萬個CPU隨你用
幫助CXO解惑上云成本的迷思，看這篇就夠了
花費4小時5500美元，速石科技躋身全球超算TOP500
本期實證的主角是——Virtuoso。
半導體行業中使用范圍最廣的EDA應用之一。
1991年Virtuoso技術正式發布，最初作為掩模設計師的版圖工具，是Opus平臺的一部分，主要功能包括電路設計與仿真、版圖設計、設計驗證，以及模擬／數字混合設計等。
近30年來，Virtuoso產品已和最初有很大不同，但其核心仍然是版圖編輯器。
應用工具層面。Cadence一直致力于優化EDA應用算法和性能，提高自動化水平，將Virtuoso逐漸升級和擴展為集合多項新技術的系統設計平臺。
而從應用到云資源層，就由我們來發揮了。
我們針對EDA應用云原生適配，為IC研發設計人員提供一整套即開即用，快速上手的IC研發設計環境，系統性大幅提升研發效率。
我們到底是怎么做到的？
研發效率具體提高在哪些方面？
什么是即開即用的IC研發設計環境？好用嗎？改變原來習慣嗎？
以下是今天的正文：
用戶需求
某芯片設計公司做數?；旌闲酒洺Ｊ褂肰irtuoso調用Spectre完成仿真任務，需要趕MPW shuttle，即將面臨多項目同時進行、項目關鍵時間節點相同的困境。
但公司CEO并不想單純靠增加本地機器來解決目前問題，一方面考慮到會對企業造成比較大的現金流壓力，另一方面公司并沒有專門的IT和CAD團隊。他對能不能用云解決現有問題十分重視，也直接和云廠商交流過，對我們的云上自動化和Auto-Scale功能很感興趣。
實證目標
1、fastone平臺是否支持在云端使用Virtuoso運行仿真任務？
2、通過平臺使用Virtuoso和本地差別大嗎？
3、Auto-Scale自動化伸縮具體怎么實現的？
4、Slurm調度器行不行？
實證參數
平臺：fastone企業版產品
應用：Cadence Virtuoso
適用場景：數?；旌想娐吩O計及仿真
云端硬件配置：Spectre仿真主要需要的是計算密集型CPU，所以平臺推薦的是計算優化型云端實例
調度器：Slurm（關于調度器，下文會詳細講解）

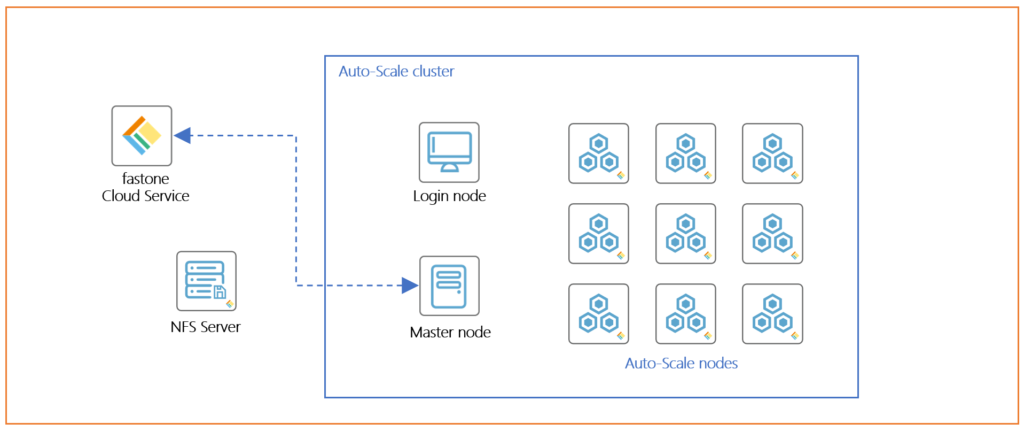

技術架構圖：
一整套即開即用的IC研發設計環境
操作像吃了德芙般順滑
用戶對于在本地單機使用Virtuoso運行仿真任務，已經非常熟悉。而對于在云上跑，用戶依然有以下疑問：
什么叫一整套？從哪一步到哪一步？
云上使用Virtuoso，操作方式會改變嗎？會不會很麻煩？

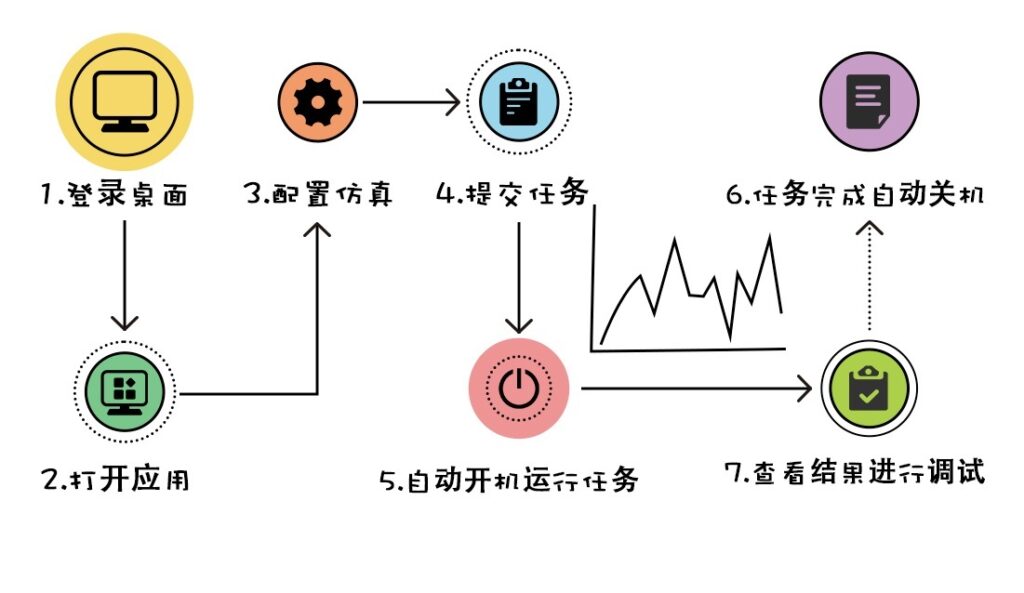

我們為用戶提供的產品，從登錄桌面、打開應用、配置仿真、提交任務、自動上云開機運行任務并自動關機、查看結果進行調試……用戶所需要的操作與本地幾乎完全一致，每一步只需在平臺上使用鼠標簡單點選即可完成。
我們說的“一整套”，就是這個意思。
至于操作方式會不會改變？
拿訪問集群舉例。用戶訪問集群，既可以通過命令行，也可以通過WebVNC圖形界面方式直接訪問。
手動模式訪問集群，一共有五步，往往還需要請IT先配置環境 ：
1、在云端開一臺機器；
2、在云端安裝VNC服務并進行配置，有幾個用戶使用就需要配置幾個賬號；
3、在本地安裝VNC服務并進行配置；
4、在云端開啟VNC服務；5、用戶使用各自賬號登錄客戶端VNC訪問云端。

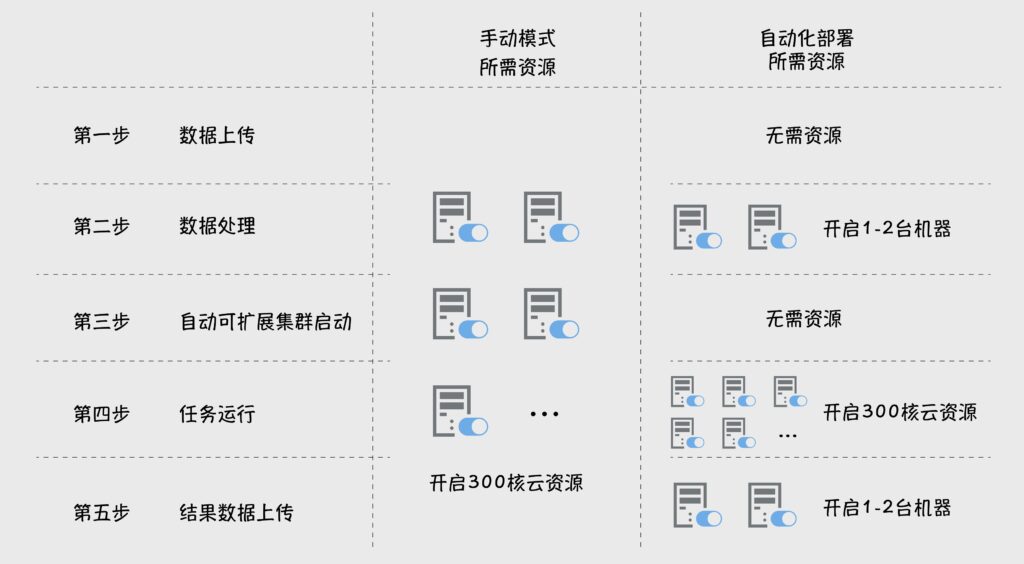

我們為所有用戶免費提供WebVNC功能，自動化創建到訪問集群：
1、通過Web瀏覽器登錄fastone平臺；
2、在Web界面新建集群、配置資源；
3、在已創建的集群點擊WebVNC遠程桌面圖標（同時提供WebSSH遠程命令行功能）；

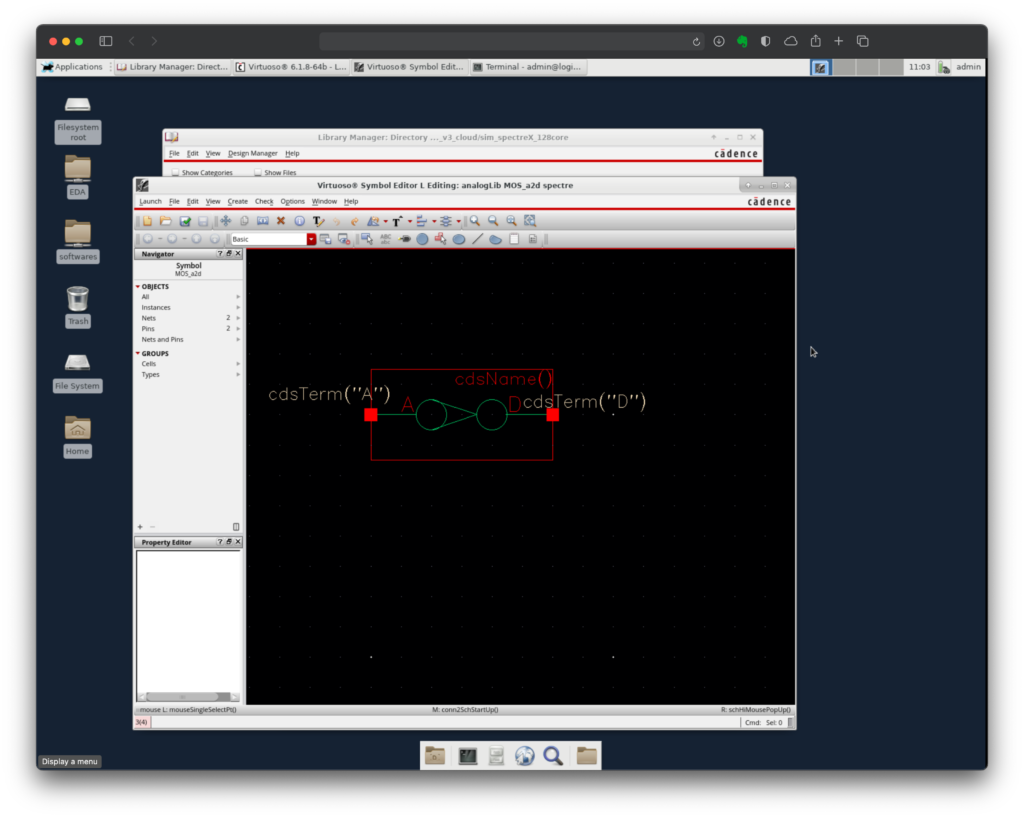

4、跳轉到虛擬桌面，可在該桌面中操作Virtuoso。
我們還提供了統一的用戶認證，不同用戶可以直接訪問VNC，無需重新配置。
這種操作方式給用戶提供了熟悉的操作環境，使其能夠快速地遠程自動化訪問集群，避免了大量的手動部署，使用體驗更好。
在數據傳輸上，我們同樣為用戶提供了不改變操作習慣的DM工具，用戶無需在多套認證系統之間切換，使用統一的身份認證即可傳輸數據，并自動關聯云端集群進行計算，具體看這里《CAE云實證Vol.8：LS-DYNA求解效率深度測評 │ 六種規模，本地VS云端5種不同硬件配置》
當然，好處遠遠不止這些。
Auto-Scale自動伸縮就像仙女棒 變大變小變漂亮
fastone通過Auto-Scale功能實現自動化創建集群的過程，可以實現自動監控用戶提交的任務數量和資源的需求，動態按需地開啟所需算力資源，在提升效率的同時有效降低成本。
怎么讓仙女棒發揮作用？
先來設置一下：

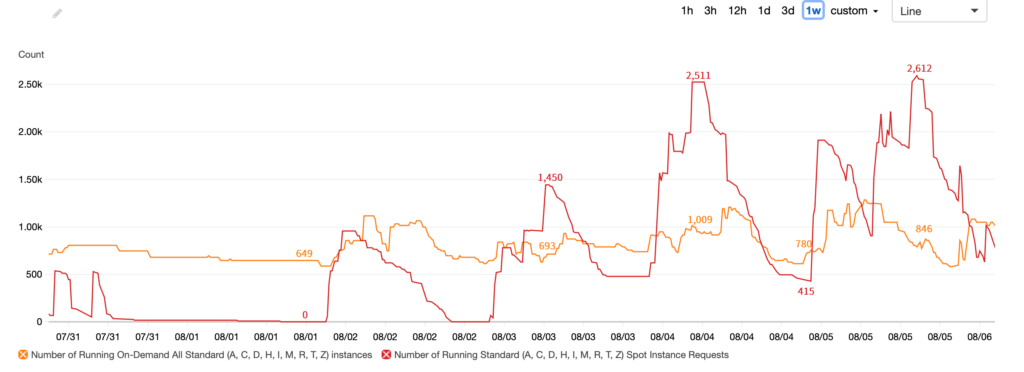

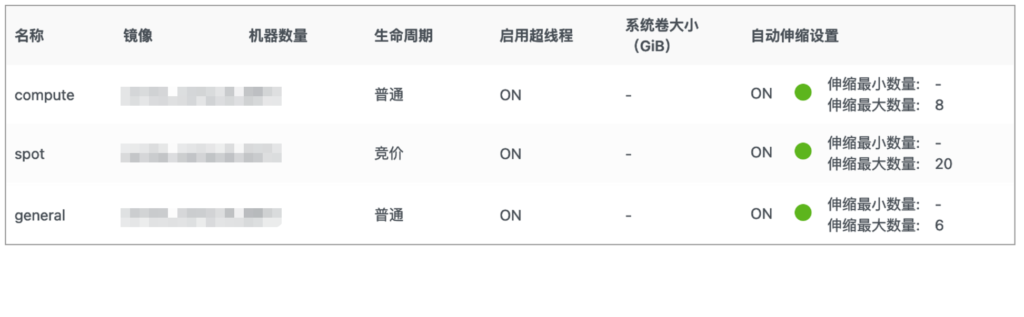

下圖就是開啟Auto-Scale功能后，用戶某項目一周之內所調用云端計算資源的動態情況。
其中橙色曲線為OD實例的使用狀況，紅色曲線為SPOT的使用狀況。
OD：On-Demand，按需實例。針對短期彈性需求，按小時計費，但價格比較高。
SPOT：可被搶占實例，又稱競價實例。價格最低可達到按需實例價格的10%，相當于秒殺，手快有手慢無，隨時可能被搶占中斷，需要有一定的技術實力才能使用。
兩個重點：
第一、從圖中可以看到整個階段算力波峰為約3500核，而波谷只有650核左右。用戶使用資源是存在明顯的波峰波谷周期的。Auto-Scale功能可以根據任務運算情況動態開啟云端資源，并在波峰過去后自動關閉，讓資源的使用隨著用戶的需求自動擴張及縮小，最大程度匹配任務需求。
當然，用戶也可以選擇自己對最大最小值進行設置，加以限制。
這一方面節約了用戶成本，不需要時刻保持最高峰使用資源；
另一方面也最大限度保證了任務最大效率運行。
比如跑100個corner的仿真，以前只能同時跑10個，要花10天，現在可以同時跑100個，只要1天就可以完成。這兩種方式成本相同，為用戶節約出了顯著的時間差，大大縮短了任務運行周期，提升了研發效率。
第二、我們的Auto-Scale功能支持對不同計費模式（OD、SPOT）實例進行自動伸縮，OD按需實例價格通常為SPOT實例的3-10倍。
Auto-Scale功能可以根據不同的用戶策略，比如成本最優還是時間優先，自動化跨區、跨類型為用戶調度云資源，完成計算任務。

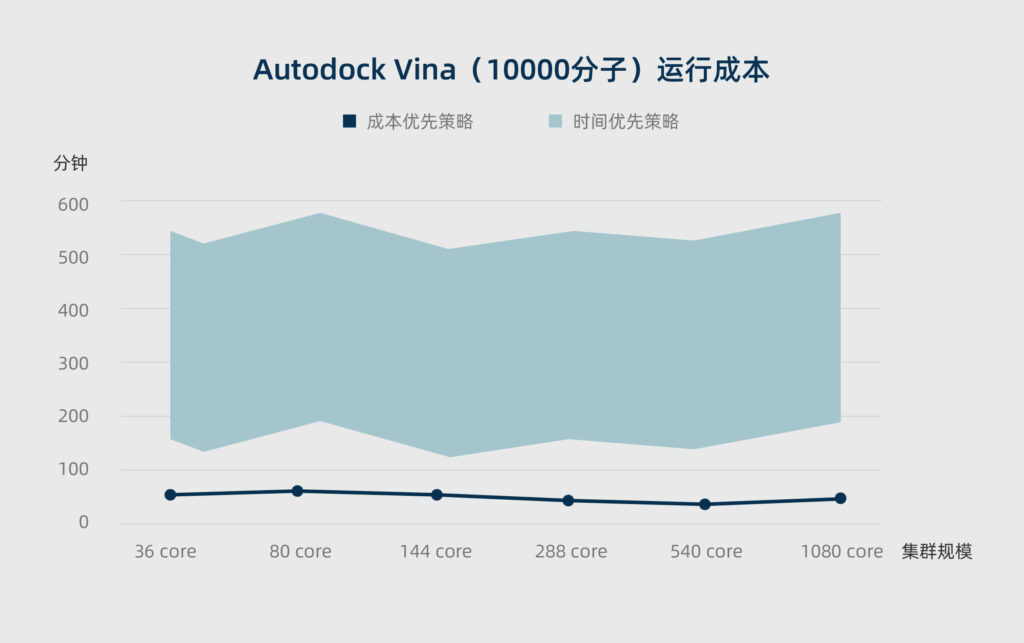

至于不同策略具體怎么落地執行？相比時間優先策略，成本優先怎么做到降低成本最多達67%-90%？在這篇實證《生信云實證Vol.3：提速2920倍！用AutoDockVina對接2800萬個分子》里體現得十分明顯。
不僅限于運行任務期間，其實早在創建集群的時候，自動化Auto-Scale過程就已經開始了。在這篇Bladed實證里，fastone平臺在任務的不同階段采取不同的策略應對，除任務運行時間內全部云資源滿負荷運作以外，在數據處理和結果數據上傳階段均只開啟了1-2臺機器，而其他準備過程不需要開啟機器。
習慣了LSF/SGESlurm調度器到底行不行？
為什么選擇Slurm調度器？
Virtuoso應用原生支持的調度器有LSF和SGE。LSF作為商業軟件，由IBM提供商業支持，是半導體行業最常用的調度器軟件。曾經衍生出的開源版Openlava在2016后IBM發起的版權訴訟之后，2018年正式被禁用。
SGE商業版在去年已經隨Univa被Altair收購。類似的，免費開源版已經長期無維護和更新，也存在版權風險。
LSF和SGE均按核時收費，價格不菲，如果在云端大規模使用，價格驚人，而且都需要購買單獨的Resource Connector或Navops Launch產品才能支持在云上使用。
而Slurm作為調度器四大流派里唯一的純開源派，就不受規模和費用的限制了。而且Slurm擁有容錯率高、支持異構資源、高度可擴展等優點，每秒可提交超過1000個任務，且由于是開放框架，高度可配置，擁有超過100種插件，因此適用性相當強。所以我們優先選擇Slurm。
關于這四家主流調度器：LSF/SGE/Slurm/PBS以及它們的9個演化版本，可以看這篇文章《億萬打工人的夢：16萬個CPU隨你用》，我們進行了整體梳理和盤點，尤其是對云的支持方面劃了重點。
我們是怎么實現的？
答案是：SGE Wrapper。

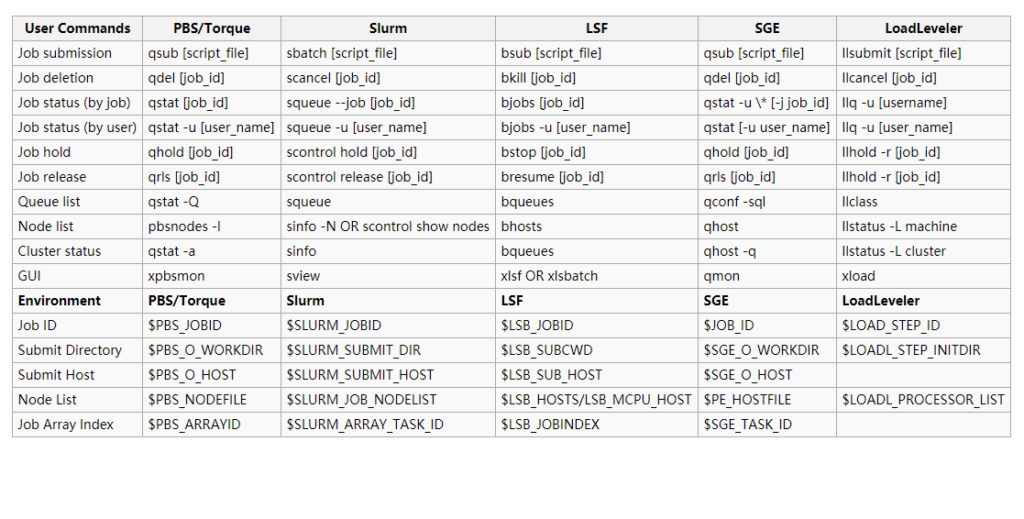

Wrapper是什么呢？可以看看下圖，可以看到同樣的命令在不同的調度器之間有不同的實現方式：
而Wrapper就像不同調度器命令語言中的翻譯器，我們相當于通過這個翻譯器，把Slurm語言翻譯成了Virtuoso聽得懂的SGE語言，于是應用就能正常運行啦。

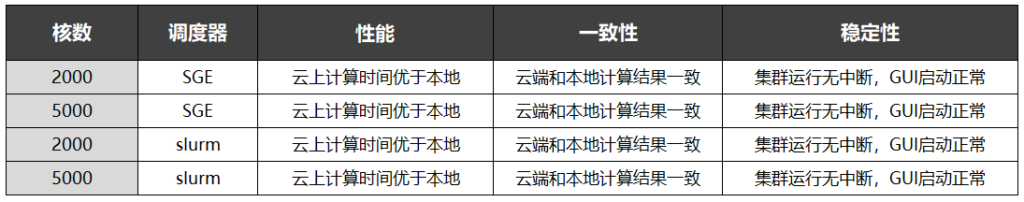

關于不同調度器的使用效果。我們曾經在ProteusOPC實證場景四中分別使用SGE和Slurm在云端和本地分別調度2000核/5000核運行相同OPC任務。
結論是：對于計算結果無影響。
關于調度器如何在多機器多任務的情況下提升資源利用率，并進行自動化管理，可以看這篇《EDA云實證Vol.7：揭秘20000個VCS任務背后的“搬桌子”系列故事》
任務監控還能搞出省錢大招？

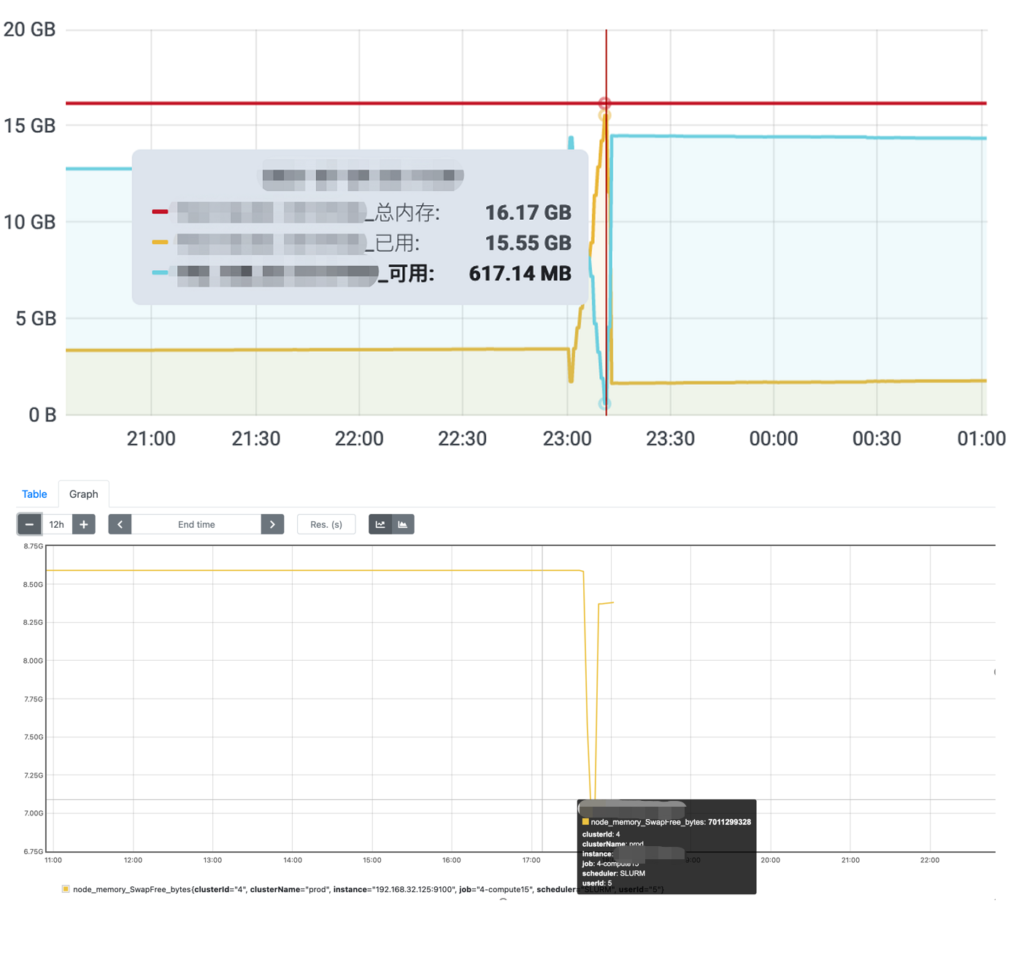

根據我們對整個任務消耗資源狀態的監控，發現運算該組任務所使用的內存大部分時間在5G以下，但會有極短的一段時間（不超過半小時）達到17.5G。
從上圖中可以看到，Swap剩余量在短時間內從8.6G跌到了7.1G，隨后很快回升到了8.38G，也就是說如果沒有Swap，運行內存的瞬時缺口約為1.5G，勢必造成任務失敗。
Swap，交換分區，就是在內存不夠的情況下，操作系統先把內存中暫時不用的數據，存到硬盤的交換空間，騰出內存來讓別的程序運行。
如果配置16G的內存，任務最后會因此失敗。
但如果選擇配置32G內存，著實有點浪費，畢竟也就超了一點點。

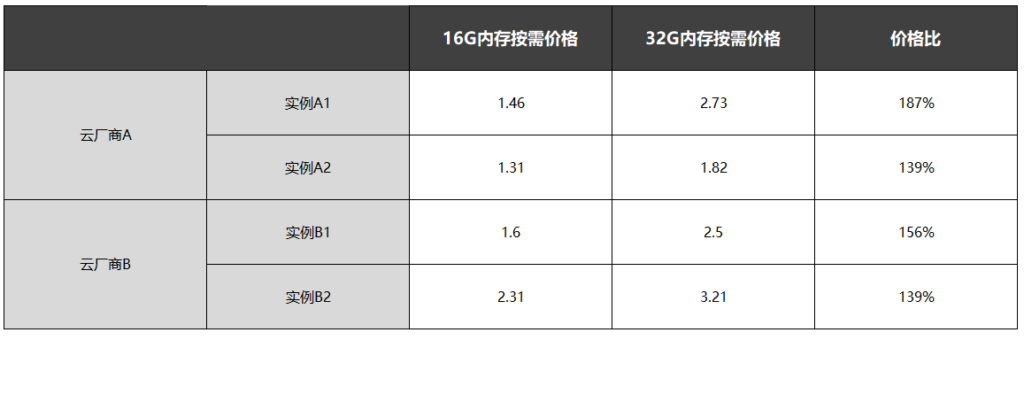

而同等CPU資源下，配備32G內存的價格普遍要比16G貴1.4-1.9倍。
