普冉半導體(688766),自2016年創立以來,持續專注于存儲器芯片的技術研發和產品創新。公司以技術創新為基礎,通過持續技術積累,已經具備完整的核心技術和產品體系。NOR Flash和EEPROM這兩類存儲器芯片產品,自2020年起已經是境內第二、全球前六的位置,位居前列。
而早在2021年,普冉就開始布局自己的“第二增長曲線”,“存儲+”戰略正是驅動這一曲線增長的核心動力。

該戰略一方面可以充分發揮公司前期在存儲器領域積累的優勢;另一方面,作為多元化發展、擴大產品市場規模的重要戰略布局點,普冉從此進入全球規模近300億美金的MCU(微控制器)市場。目前,公司MCU M0+系列產品已大規模量產出貨,累計出貨量已超1億顆。
普冉還積極推進海外業務布局,已經成功引入日本、韓國等海外市場多家知名大客戶。
PART 01
總在提前布局的
普冉半導體
01 半導體全自主國產化戰略的未雨綢繆
"我國半導體真正實現全自主國產化是我們每一個半導體人都不得不去考慮和面對的一個課題,這要求企業和公司管理層具備更強的憂患意識和前瞻視野。
——普冉半導體副總經理 徐小祥 "
不止是提前布局“存儲+”戰略作為第二增長曲線,普冉總是習慣未雨綢繆,走在前面。
在現在全球化自由貿易規則被逐漸破壞,產業鏈被斬斷,半導體行業正在經歷“再全球化”的新階段,全球各大經濟體都希望盡可能覆蓋更多的芯片產業鏈條,以達到芯片設計、制造本土化的目的。
普冉一方面選擇繼續深耕技術,持續研發,替代國外廠商已經占據的存量市場,不斷發掘新的國產化替代細分市場。
另一方面,從上下游合作的角度上,會關注一些高度依賴國外產品和技術的鏈條,從本土尋找可以替換或者有相似戰略布局的合作方,也很樂意為有潛力能形成自主國產化的上下游公司打好輔助配合,并已經取得了一定成果。
普冉副總經理徐總表示,普冉寄希望于國內的設計公司能夠真正受益于國產化替代,受益于本土的高質量服務、成本上的優惠和技術上的協同。隨著公司與國內企業逐步深入合作,普冉正在逐漸從國產化替代的浪潮中受惠。

02 排隊敢不敢?一天損失上百萬那種
在第二增長曲線不斷攀升的過程中,普冉持續重視并始終保持高水平研發投入。
根據剛發布的《2023年半年度報告》數據,普冉今年上半年營業收入4.69億元,研發投入占營收比例高達20%,同比增加8.21個百分點。
普冉有200+研發工程師,研發就是生產力。
他們是有本地機房的,機器數量也不少,但日常資源利用率并不高。
我們跟他們接觸的時候,當研發項目并發時,任務高峰期排隊情況就相當嚴重,有時候甚至一堵就是兩三天,影響項目進度。尤其在后仿階段,情形更為突出。
把普冉半年報的營收攤到135個工作日來算,每天就是幾百萬。
一旦項目延誤或者阻塞,耽誤一天就要損失七位數。
這誰扛得住?

另外,由于目前所使用的調度器SGE版本已經停止更新,與新版操作系統、新版EDA工具軟件兼容性可能不佳。這種情況下,在本地集群的管理上,需要一些更高階的功能時,SGE受到一定的限制。
不過正如上面提到的,普冉已經有意識地在本土尋找各種可以替換的上下游國產化方案,一款國產自研調度器就是其中一個方向。
PART 02
從SGE無縫切換到
“不只是調度器的FCP”
半導體行業這一領域里,SGE不乏有公司在使用。
關于調度器科普和不同流派近二十年的發展歷程,點擊回顧??億萬打工人的夢:16萬個CPU隨你用
FCP是什么?
FCP——fastone Compute Platform,是速石核心企業級產品之一。
FCP是一款部署在用戶本地數據中心的企業級研發平臺軟件,支持混合云模式,可擴展到FCC-E使用彈性資源。目標是充分利用本地數據中心和云端的異構資源,優化整體資源利用率,提升研發效率,實現應用的最大性能。
為了保障公司整體業務的穩定性,同時最小化軟件環境對研發進度的影響,普冉選擇讓FCP逐漸覆蓋原有的研發環境,并由速石自研的Fsched調度器分階段、漸次取代SGE的調度能力,實現二者間的平穩過渡,以此提高自身的研發效率和體驗。

關于我們的調度器到底有多能打?為什么我們不止是調度器?
建議看看這篇??國產調度器之光——Fsched到底有多能打?
基本原則:舊機器舊環境,新機器新環境。
兩套研發環境同時存在,并使用同一套存儲,用戶自由切換,幾乎無感。
未來,隨著舊機器的逐步淘汰和新機器的持續擴容,我們的FCP環境將完全替代原來的環境。
從SGE到“不只是調度器的FCP”,普冉選擇我們的理由是什么?
01、對管理者來說,功能上增加億點點

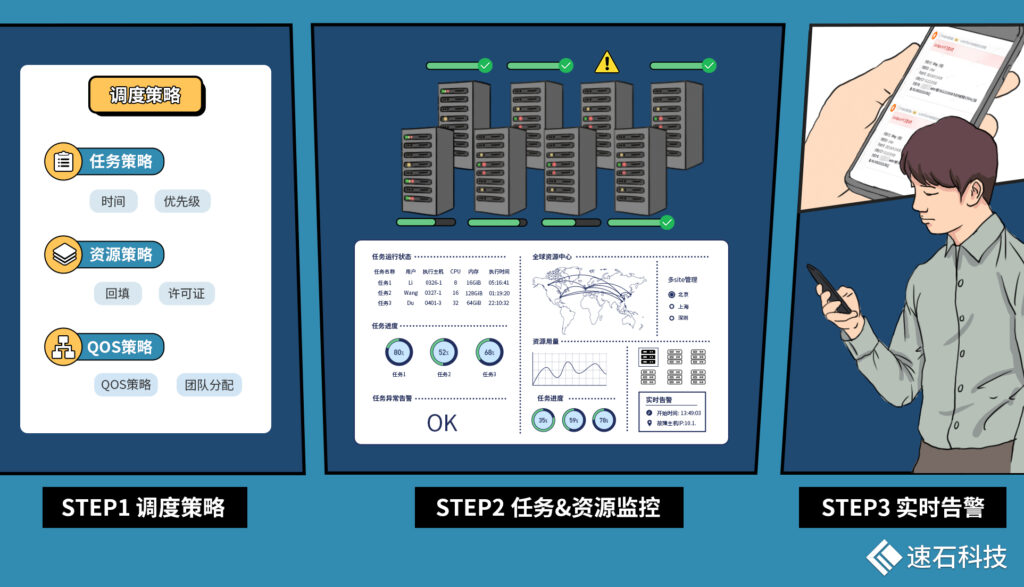

我們提供調度策略+任務&資源監控+實時告警三步走功能。

第一步,靈活的調度策略
1. 任務策略,滿足業務需求
我們支持多種調度策略滿足業務的不同需求,包括按任務優先級、任務時間(先進先出)調度
2. 資源策略,提升資源利用率
回填策略,為任務及時尋找最匹配的空閑資源,充分利用資源
許可證調度,在有任務占用資源的時候,沒有許可證則暫停任務進程
3. QOS策略,實現團隊之間的合理分配管理
當然,根據用戶的需求,還可以自定義調度策略的組合設置。
第二步,有了調度策略,實際運行狀態怎么樣,就需要任務&資源監控了。
我們提供基于EDA任務層的監控、告警、數據統計分析功能與服務,讓團隊管理者能監控各個重要指標變化,從全局角度掌握項目的整體任務及資源情況,為未來項目合理規劃、集群生命周期管理、成本優化提供支持。
第三步,一旦發現問題,我們提前設置好的自動告警功能就會發揮作用,及時通過郵件、微信、飛書等方式告知相關人員,提醒進行處理。
提前設置好目標,實時監控,及時告警處理,三步走下來,原來的“黑箱”變“白箱”,所有狀態一覽無余,問題處理及時高效,大大提升管理效率。
02、對IT人員來說,自動化省事億點點
我們是能快速、標準化部署的一體化產品。
調度器只是其中一個模塊,且與產品其他功能深度綁定。
我們深入業務場景,既連接上層EDA應用,對應用本身的運行提供支持和優化;
同時連接底層資源,給用戶提供更靈活、更高效使用資源的能力;
還能結合EDA應用和底層資源的聯動和適配,給出最佳實踐經驗,
是一套上中下層聯動的芯片設計研發環境,解決的是完整生命周期的芯片設計業務問題,且經過層層實戰考驗。

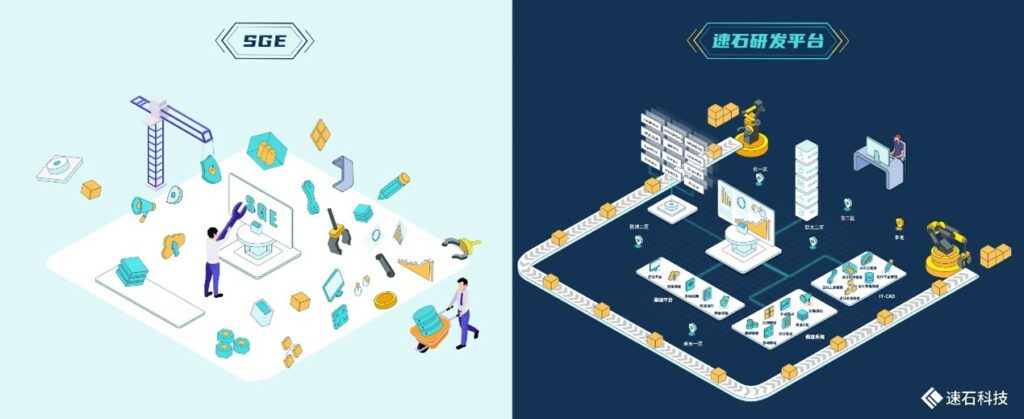

而在SGE上,如果需要增加任何功能,都需要用戶根據自身業務需要進行二次開發并組裝,這就意味著需要進行不同功能模塊的需求評估、采購、對接、開發和測試驗證兼容性等,才能搭建出一個完整的研發環境,時間周期也會比較長。
另外,還有期間的運維、后續的更新升級和功能擴展等事項,包括一些隱性成本,比如對接調試時間成本、人工成本、售后支持成本等等。
FCP作為標準化產品,能快速部署,且功能豐富,IT自動化程度相當高,能省去大量繁瑣的手動部署和對接調試工作。
03、對研發人員來說,使用體驗絲滑億點點
“我從SGE切換到FCP,就是把ta的腳本改下就可以跑起來,EDA工具直接就可以用,ta的環境是通的。
——普冉CAD ”
從SGE到FCP的無縫切換,學習成本幾乎為零。
FCP能兼容各家主流調度器,研發人員不用改變操作習慣,之前怎么樣之后還是怎么樣。而且我們還同時支持命令行和圖形化界面操作,不管是新買的人體工學鼠標還是青軸鍵盤都有用武之地。
研發習慣能保持不變,對人員眾多的成熟企業而言,優先度可能要比很多管理者想得更高。
另外,對FCP產品及其內置調度器Fsched,我們提供代碼級技術支持,讓用戶沒有后顧之憂。
PART 03
一個CAD對200+研發
過于稀缺反而難以發揮價值的CAD
Q 能描述一下您作為CAD一天的工作嗎?
CAD emmmm,就是從睜眼……
Q 好的,懂了
芯片設計界有個非常稀罕的崗位叫CAD,不是每家企業都有。
大概從2018年開始,才由一些國際團隊把這個角色帶入國內,逐漸開始起步。
一般初創公司都是沒有的,有CAD的企業,常見狀態是1個CAD對100+研發。
普冉就是這樣,有且僅有1位CAD,對200+研發工程師。
CAD在整個研發設計體系中的工作內容,我們用一張圖來表示,如下:

那么問題來了,沒有CAD的公司,這些事誰來做?
一般就是老板,研發負責人,研發團隊和IT團隊,分別承擔一部分。
大體上來說,CAD做的事情主要分為三類:
01、站在整個芯片設計研發體系和架構視角進行標準EDA環境的規劃和搭建
IC設計研發環境的搭建涉及很多EDA工具的安裝調試,而且十之八九都是Linux環境下的,對搭建者的要求并不低,更何況還涉及機型選配、License安裝等相對專業的內容。
而且關鍵點在于EDA環境的規劃和搭建要考慮長期性,因為很多初創公司會一開始按單機模式部署,規模上來之后,問題就會一個個逐漸暴露出來,造成很多未來的負擔。
這項工作一般會占到CAD 20%左右的精力。
但是有了我們的一整套即開即用的芯片設計研發平臺,這塊可以全省了。
我們的產品一站式交付,簡單易上手,而且對未來有著極強的兼容性與彈性,且支持多個研發中心協同。
02、芯片設計流程的跑通,EDA工具的適配和銜接
這個流程分為開發和研發兩個部分。
一個是開發流程。
CAD需要協助項目主管確認采用哪些工藝,這些工藝適不適合,然后才能確認未來會調用到哪些參數,會用到哪些器件等等。
一個是研發流程。
CAD需要確定整體的目錄結構,比如IC設計全流程的多種工具如何銜接、多個版本如何調取、存儲目錄怎么規劃等等。目的就是為了保證研發們有一致的環境,讓任務結果不因個人因素產生偏差。

這項工作在初創期會占到CAD 80%的精力,跑通之后耗費會逐漸減少。
我們能幫CAD把很多原來手動做的事自動化,對CAD這種需要管理整個研發過程的工種來說,能在同一個平臺上處理多種日常的重復性工作,精力節約非常明顯。
比如,調度器在本地服務器的自動化部署安裝。
比如,EDA工具的版本自動化管理。
在傳統的研發環境中,如果要調用一個工具的不同版本,需要CAD一行行敲命令,手動注釋,手動調取,然后重復再重復,非常麻煩。
我們能提供包括Module List在內的項目初始化模板,保證項目工具、環境和結果的一致性,CAD只要出具操作SOP,研發就能自行切換,不用再一個個溝通處理。
我們還能結合EDA應用和底層資源的聯動和適配,根據企業的業務特性給出最佳實踐經驗。

《芯片設計五部曲》系列里:
我們在??《圖靈藝術家——數字IC》和??《聲光魔法師——模擬IC》篇,分別深入了數字IC與模擬IC的設計全流程,結合EDA工具特性和原理,講述怎么利用計算機技術提高數字與模擬芯片的研發設計效率。
而在??《戰略規劃家——算法仿真》篇,我們總結出算法仿真的需求不可測、短時間使用量波動巨大等四大特性,需要有隨著時間變化,靈活根據需求匹配不同規模/類型資源的方式來動態滿足研發需求,幫算法工程師解決問題,提高研發效率。

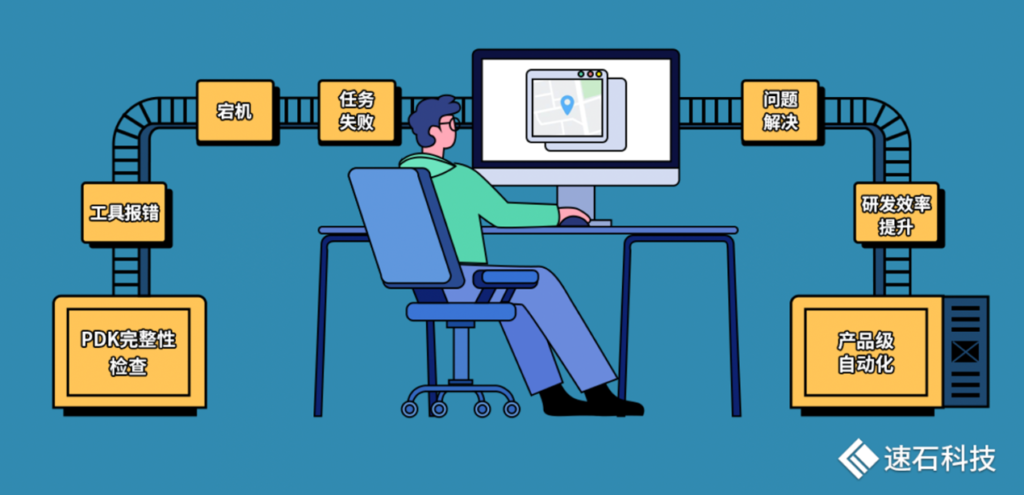

03、DEBUG
CAD在Debug這塊有個很重要的工作,就是和Foundry廠協調,提前檢查PDK的完整性,然后和研發溝通后續的驗證工作。
當然,更常見的還是各種研發和IT的Bug處理,比如服務器宕機了,任務排隊了、失敗了,工具報錯了等等等等。
成熟企業的CAD有近80%的精力都消耗在這些碎片化的工作上。

對這些瑣碎、重復的工作,我們能做的:
1. 根據最佳實踐和經驗進行預判,幫CAD預防掉一些問題;
2. 產品級能力,通過把手動過程IT自動化,減少一些問題;
3. 我們還能幫他們定位并解決一些問題。
讓CAD能把時間花在更重要的事情上。
PART 04
提前布局的人,提前收獲快樂
01、研發效率提升30%,一天節約上百萬
這個數字是將普冉之前的研發表現,和現在的表現做了量化對比后得出的結果,整體研發效率提升了30%。
研發效率的提升,意味著交付周期的縮短,提前搶占市場空間,也意味著行業地位的穩固。在普冉布局第二增長曲線的現在,具有非常積極的意義。
而按照我們之前算的,排隊一天,損失七位數。
這得節約多少錢?!

基于我們的多維度監控上的日常數據統計與運營分析管理,后續我們將持續幫普冉實現問題的可追溯、可追蹤,降低成本,提升整體項目管理效率。
02、初上線,節約CAD精力40%+
“目前來看能節省我40%的時間。因為集群這塊我不用花費太多時間了,job這塊我也不用太操心了,還有一些告警郵件。
——普冉CAD ”
國內芯片行業本身起步就晚,CAD作為細分職業,人數更是稀少。
一個CAD往往要解決數百個研發的需求,而且大部分都是碎片化的、重復性的工作,無法全面發揮自己的價值。
在很多企業,CAD根本就是老板或研發負責人在兼任。
不管是CAD,或是老板,我們能幫助他們從這些大量、持續又瑣碎的事情中釋放出來,提高他們的管理帶寬,化被動為主動,去做一些,思考一些更重要的事。
在產品剛上線不久,普冉的CAD就已經表示我們能節省他40%的時間。我們相信,隨著他們的深入使用和我們產品的迭代優化,這個數字還有極大的上升空間。

03、資源利用率大幅提升
“FCP產品的數據收集、統計分析相對完善、自動化儀表盤(Dashboard)的呈現很直觀,界面友好、運維使用比較方便,這方面的體驗很好;同時該產品針對過往資源占用和分配情況的統計數據,給我們未來軟硬件資源調整優化、合理分配、投資規劃提供了客觀的量化依據,對于決策支持有較大的參考。
——普冉IT負責人 ”
本地硬件的資源利用率一直是很多公司的痛點。
單機使用模式不必多說,資源分散,孤島效應明顯。
而像普冉這樣已經使用集群模式把資源統一管理的情況下,缺乏靈活的調度策略和監控模塊,導致用戶任務運行狀態和資源狀況雙向不透明,依然存在大量“排隊”與“閑置”共存現象。
另外,如果考慮到CAD層面對EDA工具和資源的適配經驗,上下層如何實現最佳聯動。本地資源利用率依然存在很大的提升空間。
與之前相比,我們的FCP能夠大幅提升普冉的本地資源利用率。
Take Away
1. 不論是“存儲+”戰略這條第二增長曲線,還是半導體國產化全自主戰略,普冉在布局上與同行一起奮力前行,努力走在前頭。而走得快的人,往往也先嘗到甜頭。這樣的甜頭不僅體現在外部行業市場地位上,也體現在內部研發效率的提升上。
2. 普冉可以說是走在國產化替代前沿的那一批企業,而且把這一點逐步落實到了公司的方方面面。一方面,他們與華大九天在國產EDA工具領域已經建立了基礎的業務合作;另一方面,也主動積極尋找像我們這樣的國產供應商,替換那些高度依賴國外產品和技術的部分。我們希望這樣的公司越多越好。
3. CAD這個崗位,在國內芯片設計行業稀缺又珍貴,無論是初創型企業還是成熟企業,我們能在早期研發環境的搭建,中期設計流程的自動化,后期瑣碎的Debug過程中送上足夠的助攻,極大地釋放CAD或者兼任CAD的老板/研發負責人的精力。
關于普冉
普冉半導體(上海)股份有限公司是業內排名前列的存儲器芯片供應商。自2016年成立以來,一直專注于非易失性存儲器芯片的研發創新,形成了以NOR Flash和EEPROM為核心的存儲器芯片產品矩陣,并基于存儲器技術優勢,推出“存儲+”規劃和長期戰略,積極拓展通用微控制器和存儲結合模擬的全新產品線。公司產品廣泛應用于物聯網、智能手機及周邊、可穿戴、工業控制領域。2021年8月,公司在上海證券交易所科創板上市,股票代碼:688766。
公司將以“普冉之芯,造福世界”的愿景,專注于產品創新,圍繞非易失存儲器領域,不斷滿足客戶對高性能存儲器芯片及存儲衍生芯片的需求。
